Es una instalación capaz de convertir la energía mecánica en eléctrica, mediante dos ciclos termodinámicos. Es necesaria la utilización conjunta de turbinas de gas y vapor.
IBERDROLA MEXICO

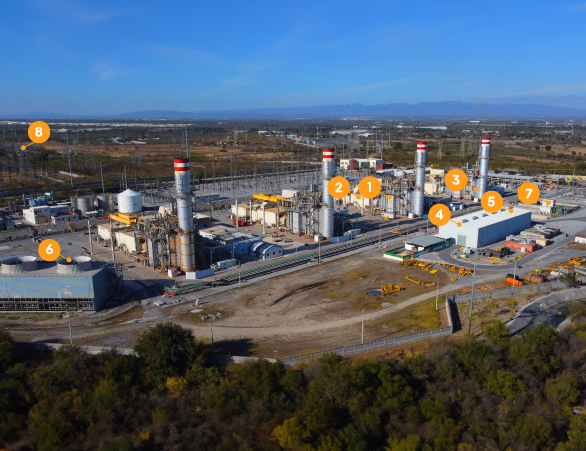

¿Qué es una planta de ciclo combinado?

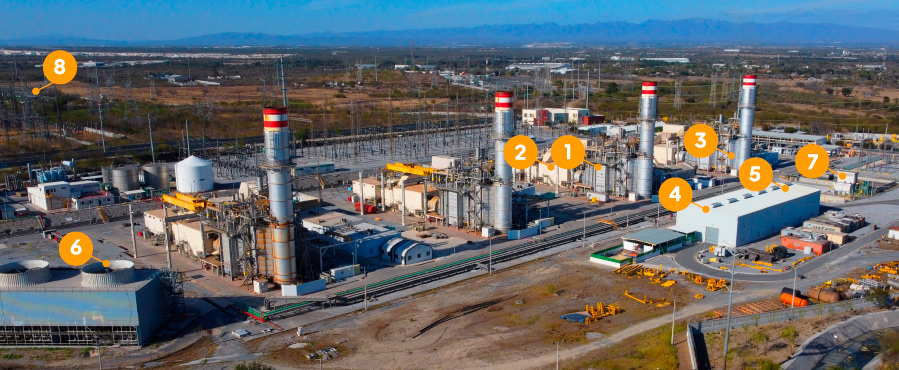

Conoce algunos de los elementos más destacados del proceso:
- Turbina de gas
- Generador i
- Caldera de recuperación de calor
- Turbina de vapor
- Generador ii
- Torre de enfriamiento
- Transformadores
- Red eléctrica
¿Cómo es el ciclo combinado?

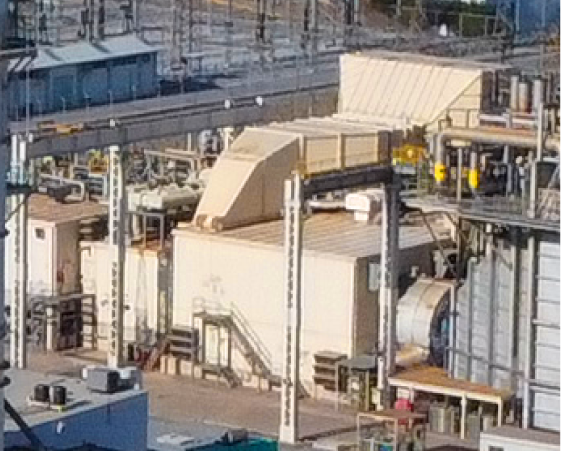

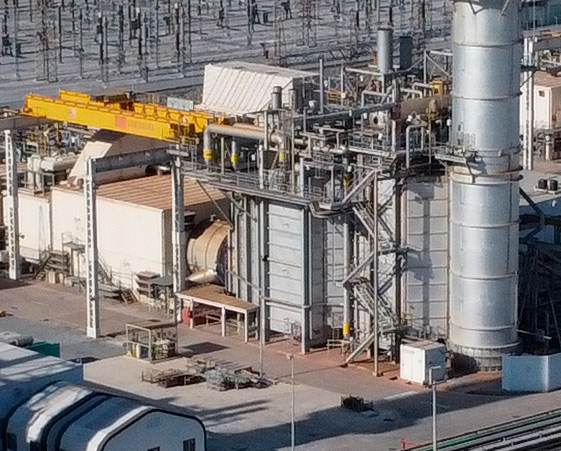

01 Turbina de gas
Con la entrada de aire y gas natural se produce la combustión.
Los gases comienzan a expandirse y ceden su energía a través de los álabes o aspas que conforman la turbina, que mueven un generador.
Dichos gases se encuentran a alta presión y temperatura aproximada de 1,300 °C.
El gas natural llega a la planta por un gasoducto que pasa por una estación de medición donde se eliminan eventuales impurezas y se regula la presión para el óptimo funcionamiento de la turbina.
02 Generador I
Está acoplado a la turbina de gas a través de un rotor, el cual se encarga de darle movimiento. Su función es convertir la energía mecánica de rotación de la turbina en energía eléctrica.

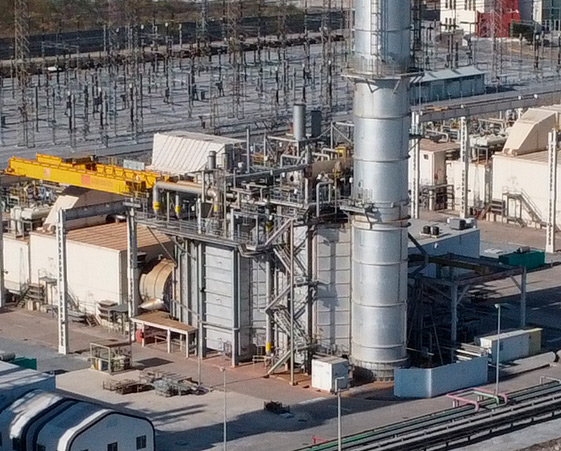

03 Caldera de recuperación de calor
Los gases que surgen de la turbina de gas se encuentran a una temperatura elevada (+650 °C), por lo que son dirigidos a esta caldera, donde pasan por un proceso de enfriamiento con agua, transformándose ésta en vapor que se dirigirá a la siguiente turbina.

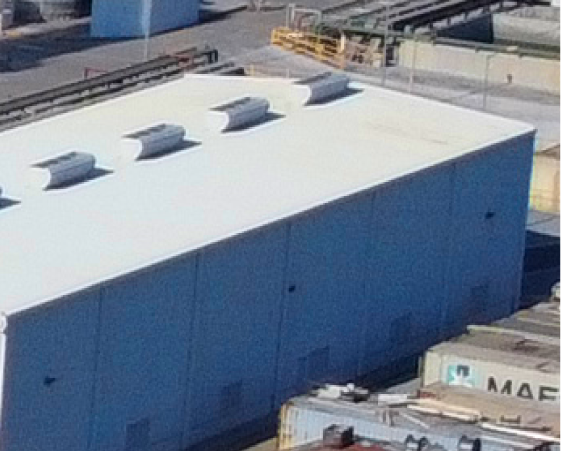

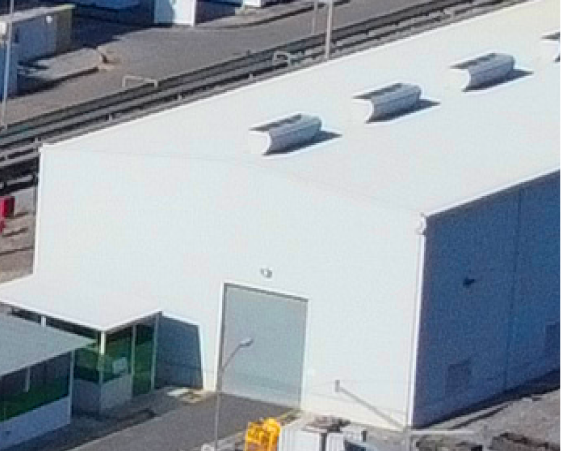

04 Turbina de vapor
El vapor que viene de la caldera acciona esta turbina, haciendo girar su rotor, de esta forma la energía contenida en el vapor se transforma en energía mecánica de rotación.
05 Generador II
Se encuentra acoplado a la turbina de vapor y se genera movimiento en él a través de un rotor. Su función es convertir la energía mecánica de rotación de la turbina en energía eléctrica.

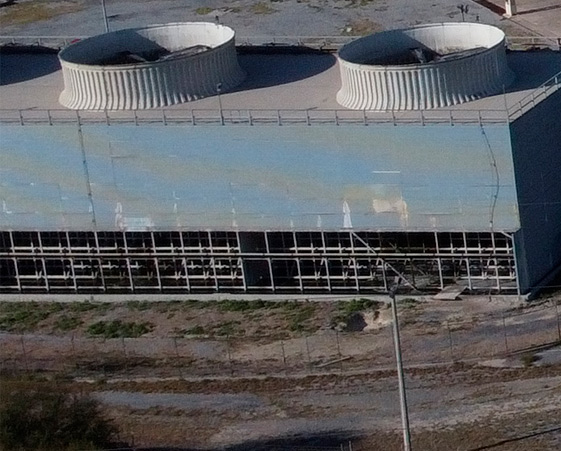

06 Sistema de refrigeracion mediante torres de enfriamiento
Su función es enfriar el agua caliente que proviene del ciclo de vapor, a través del aire que entra a las torres mediante ventiladores.
Una parte del agua se evapora y el resto cae refrigerada a la base de la torre de enfriamiento.

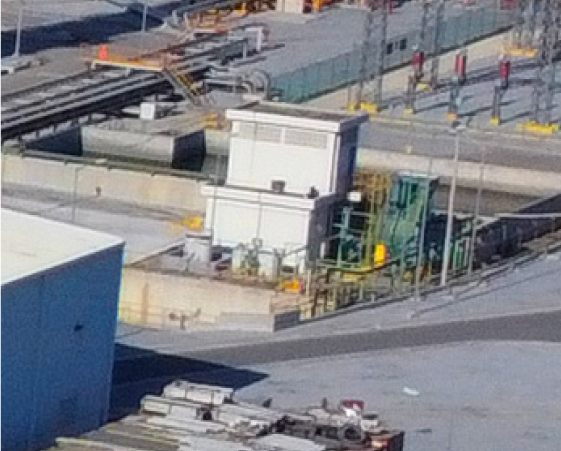

07 Transformadores
En ambos ciclos la energía mecánica que viene de las turbinas pasa por un transformador que eleva la energía eléctrica, nivelando su potencia a la requerida por el sistema eléctrico.

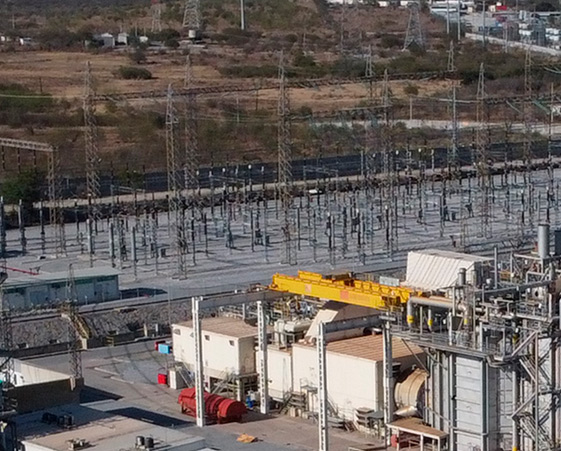

08 Red eléctrica
Recibe la energía eléctrica generada en las plantas de ciclo combinado y la transporta hasta los puntos de distribución.
Iberdrola en México
Actualmente, cuenta con dos plantas de ciclo combinado en operación: Dulces Nombres II y El Carmen, ambas en el estado de Nuevo León. En total tienen una capacidad instalada de 1,166 MW.
